Как зарядить аккумулятор если нет зарядного устройства

Если вы ничего не понимаете в электричестве, и нет опыта по сборке простейших электрических цепей, то настоятельно рекомендую, не повторять указанные здесь способы, самым лучшим советом будет: пойти и купить нормальное зарядное устройство, а лучше отвезти ваш аккумулятор в сервисную мастерскую, или купить новый аккумулятор



ah В указанных здесь способах, происходит зарядка при постоянном токе. Поэтому надо внимательно следить за окончанием зарядки. В конце зарядки проиходит «закипание» электролита, и начинается нагрев аккумуляторной батареи. При «кипении» электролита выделяется водород  и кислород, смесь которых образует гремучую смесь. При попадании искры, возможен взрыв, способный разорвать аккумуляторную батарею с вытекающими последствиями. Соблюдайте технику безопасности, берегите себя

Немного предыстории:

Зима. Деревня .Вечер. Не выключенный ближний свет. Утро… Нет зарядного устройства. Чердак. Диод! Утюг. Розетка 220 Вольт. Обед. Аккумулятор зарядился. Я поехал в город! Вот как то так. Хэппи-энд.

ah

Рекомендуем ознакомиться с ТЕХНИКОЙ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С АККУМУЛЯТОРНЫМИ БАТАРЕЯМИ

al Я ничего против не имею против нормального зарядника-автомата, наоборот рекомендую заряжать именно специально предназначенным устройством. Каждое устройство должно служить по своему назначению!!!
А статья, это чисто для форс мажорных ситуации, когда нормальный зарядник ну просто негде найти

Особенно в зимние периоды бывают такие неприятные моменты, как в неподходящие моменты аккумулятор автомобиля  оказывается рязряженным,  или же после же нескольких попыток завести в холод, аккумулятор уже не может крутить стартер.Что делать, если под рукой нет зарядного устройства? Хочу поделиться несколькими способами:Да простят меня производители и продавцы зарядных устройств.

      • Первый способ: зарядка от источника, которая имеет на выходе напряжение более 13-14 Вольт и способный дать силу тока более 1 Ампер, например блок питания от ноутбука.
      • Второй способ: Зарядка напрямую от  сети 220 Вольт используя полупроводниковый диод и лампочку накаливания соединенную в цепь последовательно.
al Еще можно предложить множество вариантов, которые не рассматриваются здесь, например такие как: зарядка от источника бесперебойного питания, использование конденсаторов вместо балластной лампочки и т.п. но суть у всех способов сводиться к одному: необходимо обеспечить ток, достаточный для зарядки, а для выполнение этого условия необходимо чтобы напряжение на выходе источника, было выше напряжения аккумулятора, а мощность источника должен обеспечить этот ток.

Рассмотрим каждый из указанных способов более подробнее:

alt

1) Если есть ноутбук, то можно использовать его зарядное устройство.

Обычно зарядные устройства дают около 20V  и 4А  т.е. мощность  80W и снабжены защитой от короткого замыкания. Имея под рукой галогенную лампочку (лучше парочку соединенных параллельно)  и зарядку от ноутбука можно спокойно зарядить аккумулятор.

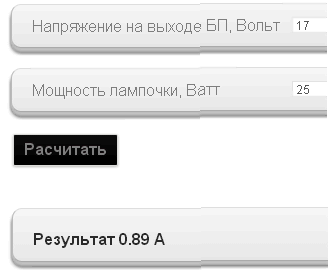

Примерный зарядный ток можно рассчитать воспользовавшись калькулятором:

ah
только для автомобильных лампочек номинальным напряжением 12 Вольт* ток расчитывается для разряженного АКБ, по мере заряда аккумулятора, величина зарядного тока может уменьшиться от 1,5 до 10 и более  раз в зависимости от напряжения на выходе БП. Максимальный ток так же ограничивается возможностями блока питания,  к сожалению в калькуляторе невозможно задать все возможные случаи, и расчет делается на идеальный источник питания 🙂



Напряжение на выходе БП, Вольт
Мощность лампочки, Ватт

ahВнимание, подключение блока питания к аккумулятору напрямую без балластной лампочки, может вывести блок питания из строя или вывести из строя аккумулятор. Настоятельно рекомендуем присоединять балласт

Зависимость силы тока от  мощности лампочки для БП которым я пользуюсь, получилась следующая: grafik

смотрите видеосюжет

ahВнимание, если вы решили повторить указанный здесь способ, то это вы делаете на свой страх и риск, автор статьи не несет никакой ответственности. Статья написана чисто в ознакомительных  целях! Неправильное использование зарядного устройства может превратить его в кусок кирпича

Расчитаем какой ток будет протекать  при соединении галогеновой лампы мощностью 110 Ваттakb

при нормальном напряжени 110/12 = 9,2 А

12/9,2= 1,3 Ом —  сопротивление ламочки

Возьмем блок питания напряжением 20 В

будем считать на аккумуляторе будет падать 13 В, на ламочку останеться 7 В

I=U/R, получаем 7/1,3 = 5,3 А т.е. вполне достаточный ток чтобы зарядить полностью разряженный аккумулятор емкостью 55Ач за 10 часов

Я испытвал (прим. на видео использованы лампочки от поворотнков ВАЗ) с 2-мя параллельно соеденными лампочками по 105 ватт каждая, амперметр покзал значение 6А, защита по току на блоке питания не срабатывает, т.к. нет короткого замыкания, однако блок питания все таки ограничивает ток и больше 6А я выжать с него не смог.

Из практики могу сказать: оптимальный вариант при использовании блока питания от ноутбука с напряжением на выходе 19 Вольт и максимальным током 3,9 А  — лампочка на 12 Вольт мощностью 55 Ватт (лампочка от фары автоваза). Полу разряженный аккумулятор при указанных параметрах  полностью заряжается за 10 часов, а для подзарядки аккумулятора, который еще кое как крутит стартер до  состояния, чтобы с первой попытки завести автомобиль, достаточно 30- 60 минут!

P.S. Приведенным выше способом зарядки автомобильного аккумулятора, я пользуюсь уже в течении многих лет и для себя не вижу смысла покупать зарядное устройство.p.s. я протестировал несколько бп, результаты на этой страничке

При большом токе заряжать аккумулятор можно не долго, иначе вы просто убьете свою батарею. Правильно же заряжать с средней силой тока, примерно 2 – 3 Ампера, или с низкой силой тока 1-2 Ампера, в таком состоянии ваш аккумулятор будет  под заряжаться,  довольно долго,  примерно 8 – 10 часов. Зато вы не нанесете ему ни каких повреждений.

ah

Т.к. в данном случае аккумулятор мы заряжаем при помощи источника тока,   то необходимо контролировать окончание заряда по напряжению на клеммах батареи или хотя бы по времени заряда, т.к. в случае перезаряда начнется интенсивное выделение водорода.

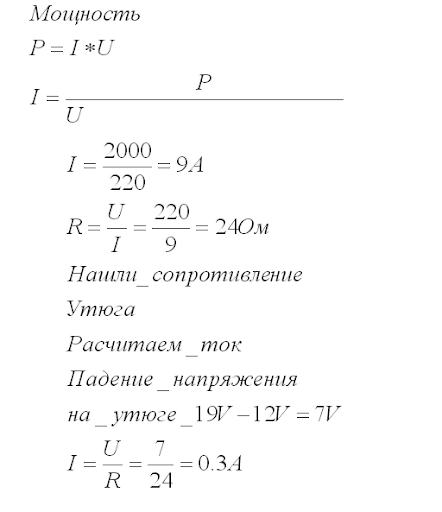

Здесь напрашивается следующий вопрос: а можно ли зарядить  аккумулятор используя блок питания от стационарного компьютера? Ответ: ничего невозможного нет, но! Без переделки блок питания компьютера выдает стабилизированные 12 Вольт, как видно из графиков ниже  для полной зарядки  аккумулятора требуется напряжение более 14 Вольт. Однако все же можно подзарядить (30-40% от номинальной емкости) аккумулятор автомобиля при помощи блока питания до 12 Вольт, что вполне  может быть достаточно для того чтобы завести Ваш автомобиль, и дальше зарядить его уже на автомобиле. Заведется или не заведется автомобиль уже зависит от многих факторов, температуры, легкости заводки автомобиля и т.д.

re

Кому интересно, как переделать БП от стационарного компа, можно посмотреть здесь

ВТОРОЙ способ заряжать аккумулятор совсем без зарядного устройства, который хочу рассмотреть в этой статье: имея под рукой 1или 4  диода, обычные лампы накаливания на 220 вольт и розетку с напряжением  220V можно легко выйти  из ситуации.

Сделав простенький расчет  при мостовой схеме соединения диодов, лампочкой 150 Ватт, получим зарядный ток 0,7 А, соответсвенно соединив 2 лампочки параллельно, ток 1,4 А и т.д. А если вместо лампочки использовать утюг, мощностью 1 кВт, то получим зарядный ток около 4А!

Для расчета примерного зарядного тока для сети 220В и активной нагрузки рассчитанной на это же напряжение,  можно воспользоваться калькулятором:

ah расчет делается только для напряжения 220 Вольт с нагрузкой расчитанной на напряжение 220 Вольт

Мощность нагрузки, Ватт

ВНИМАНИЕ !!! Данный способ зарядки не имеет гальванической развязки от сети, и относительно (земли)  будет присутствовать высокое напряжение !!! представляющий опасность для жизни. Будьте осторожными, берегите себя.

ahСобранную схему включаем в сеть в последнюю очередь, после подсоединения всех элементов!!! Ни в коем случае не прикасайтесь к открытым проводам, а так же к клеммам аккумулятора!!! На клеммах аккумулятора, относительно земли будет напряжение 220Вольт
Как зарядить аккумулятор без зарядного устройства





Не повторять! Опасно для жизни!

Электричество опасно тем, что его не видно и не слышно, но оно убивает.



Самое сложный вопрос: где найти диод или 4 диода, не покупая их магазине?, долго думал сегодня, пока в голову пришло следующее: отпаять диодный мостик от старых  блоков питания  компьютера.
al p.s. так же можно использовать диоды энергосберегающих лампочек, правда максимальная сила тока будет ограничена ( обычно в энергосберегающих лампочках применяются диоды 1N4007 которые рассчитаны на ток 1А), которая спокойно выдержит ток протекающий при последовательном  соединении  лампочки на 150 Ватт
1 декабря
Эксперемент удался,  от том как он проходил можно посмотреть в небольшом сюжете:



Главный минус указанного способа: Устройство гальванически не развязана от электрической сети 220 В и есть отпасность поражения электрическим током, при случайном соприкосновении к открытым электрическим контактам.
Второй немаловажный недостаток: очень низкий КПД, т.е. практически вся потребляемая энергия тратиться на нагревание, лишь небольшая часть на заряд аккумулятора.



Рассмотрим этот недостаток более подробнее:
Как видели на видеосюжете  падение напряжения на электроплитке составляла 197 вольт, при этом сила тока в цепи составляла 3,5 Ампера, соответсвенно потребляемая можность плиткой  P=I*U = 196*3,5 = 686 Ватт
т.к. ток в цепи везде одинаковый  то общая потребляемая мощность p=211*3,5 = 739 Ватт
Полезная мощность которая расходуется на зарядку аккумулятора  13 Вольт*3,5 А= 46 Ватт
Оставшиеся около 7  Ватт теряются на диодах и проводах
(на диодах падение напряжения 2 Вольта — по 1 Вольту на диоде, как указано в характеристиках, а в одном плече 2 диода, получаем   2*3,5=7 Ватт -потеря мощности на диодах)
В прелах погрешности измерении как видим расчеты совпадают
следственно коэффициент полезного действия КПД= 46/735 =0,063 или 6,3%  хотя на самом деле КПД еще меньше
т.е. всего 6 % потребляемой мощности идет на зарядку  АКБ  а остальная часть на нагревание нагрузки
Теперь попытаюсь найти «плюсы»
Во первых: простота конструкции. требуется минимум элементов чтобы собрать конструкцию и зарядить аккумулятор, что особенно актуально когда срочно требуется зарядить аккумулятор, а  найти зарядное устройство не представляется возможным. Единственная деталь, замену и чего то более подручного не придумал — это диод или диодный мостик
Во вторых: это я бы тоже отнес к плюсам  — это практический стабильный ток заряда на протяжении всего процесса заряда. Т.к. внутреннее сопротивление АКБ и изменение напряжения  на клеммах АКБ несоизмеримо малы по сранению с сопротивлением нагрузки ( электрической плитки)  и падением напряжения на нагрузке, то практически на протяжении всего процесса заряда, зарядный ток не меняется
На графике ниже представлен  зависимость напряжения в течении времени, при зарядке источником тока, как видно из графика, для 100% зарядки необходимо пройти цикл 5-6 для которого требуется напряжение больше 16 Вольт, что могут обеспечить не все автоматические зарядные устройства, большинство которых  являются  источниками напряжения и отключают процесс  зарядки при достижении  14,5 В
62p2
UЗ- напряжение на клеммах при подключенной зарядке
Е — ЭДС (электродвижущая сила) аккумуляторной батареи

В свободном состоянии напряжение на клеммах аккумулятора равно его собственной э.д.с. После включения зарядного тока происходит скачок этого напряжения на величину омических потерь (точки 1-2) и начинается первая стадия заряда, на которой происходит заряд эквивалентной емкости поляризации и стабилизация распределения концентрации электролита вблизи электродов (точки 2-3).
На второй стадии (точки 3-4) происходит восстановление активной массы от поверхности вглубь электродов, увеличивается плотность электролита и напряжение на аккумуляторе. Когда почти вся активная масса электродов окажется восстановленной, напряжение на аккумуляторе достигает 13.8 В.
После этого (третья стадия, точки 4-5) зарядный ток начинает частично, а затем полностью расходоваться на разложение воды на водород и кислород. Момент начала газовыделения отмечен на рис. 2 точкой 4. При этом напряжение на аккумуляторе начинает резко повышаться и может достигнуть 16.2 В, так как для разложения воды требуется более высокое напряжение.
После достижения указанной величины напряжение на аккумуляторе перестает возрастать, и процесс переходит в четвертую стадию. На этой стадии (точки 5-6) напряжение остается постоянным. Наблюдается обильное выделение газа, которое обычно называют «кипением электролита». Происходит окончательное восстановление глубинных слоев активной массы электродов и электрическое разложение сульфата свинца. При токе заряда, равном 1/10 номинальной емкости аккумулятора, этот процесс длится 2-3 часа. Если ведется заряд батареи аккумуляторов, то на этой стадии происходит выравнивание плотности электролита в различных аккумуляторах, так как в электролите с меньшей плотностью вода разлагается активнее.
После завершения четвертой стадии зарядный ток отключают. Напряжение на аккумуляторе скачком уменьшается на величину омических потерь (точки 6-7), после чего происходит разряд емкости поляризации на сопротивление поляризации. При этом напряжение на электродах аккумулятора постепенно уменьшается, пока не достигнет значения собственной равновесной э.д.с., примерно равной 12.6 В (точки 7-8). Значение равновесной э.д.с. определяется различными факторами, в том числе плотностью электролита, достигнутой в процессе заряда. Этот период (хотя он и не является зарядом, так как зарядный ток отключен) можно условно считать пятой стадией, потому что на этой стадии продолжаются процессы, характерные для заряда — выравнивание плотности электролита у электродов и между ними.
На практике ход зарядных процессов и их продолжительность могут выглядеть несколько иначе, поскольку они зависят от тока заряда, температуры, степени разреженности аккумулятора и его общего состояния.Исходя из графика можно сделать вывод:
Для заряда аккумулятора нужно использовать источник тока. Причем его максимально возможное выходное напряжение должно превышать напряжение аккумуляторной батареи т.е. 16,2В для стандартного кислотного аккумулятора.
В процессе заряда нужно следить не за абсолютным значением напряжения на аккумуляторе, а за характером его изменения. По достижении III стадии оно начнет довольно быстро возрастать, а затем это возрастание прекращается. Если после прохождения III стадии напряжение будет оставаться неизменным или понизится на доли вольта в течение 15-30 мин, то это будет означать, что для данного аккумулятора достигнута IV стадия заряда. v2
И на рисунке вариант с одним диодом, правда в этом случае ток будет в 2 раза меньше, следовательно время зарядки увеличиться ( со 150 Ватной лампочкой, подсевший аккумулятор достаточно зарядить 5-10 часов, чтобы завести автомобиль даже в мороз)
Все наверно помнят опыт со школьного курса физики: берется раствор медного купороса и два угольных электрода. При пропускании постоянного электрического тока на отрицательном электроде осаждается медь. Если есть желание и время можете по экспериментировать, но на своем опыте могу сказать, если пропускаем большой ток, то слой меди образуется быстро, но он получается рыхлым, легко отдирается от электрода, а если электролиз проводить маленьким током, то слой меди получается плотным, который трудно содрать с графитового электрода.
al По аналогии с указанным  примером можно сделать вывод: При зарядке аккумулятора маленьким током происходит более качественное восстановление активной массы электродов аккумулятора.
Ориентировочно оценить время зарядки можно здесь, однако время зарядки зависит от степени разряженности аккумуляторной батареи
(Для примерного определения % заряженности можно воспользоваться следующими данными:

Напряжение на клеммах акб

12,3-12,9В —  70% зарядки

12,0-12,1В  —  50% зарядки

11,8-12,0 — аккумулятор заряжен менее 30%)

Если не знаете % заряженности, оставьте это поле в калькуляторе пустым



Емкость аккумулятора, А/Ч
% заряженности (из таблицы)
Зарядный ток, А

График изменения напряжения на клеммах в процессе зарядки

ffff

er

Еще можно предложить множество вариантов, которые не рассматривал здесь, например такие как: зарядка от источника бесперебойного питания, использование конденсаторов вместо балластной лампочки и т.п. но суть у всех способов сводиться к одному: необходимо обеспечить ток, достаточный для зарядки, а для выполнение этого условия необходимо чтобы напряжение на выходе источника, было выше напряжения аккумулятора, а мощность источника должен обеспечить этот ток.

ah В указанных здесь способах, происходит зарядка при постоянном токе. Поэтому надо внимательно следить за окончанием зарядки. В конце зарядки проиходит «закипание» электролита, и начинается нагрев аккумуляторной батареи. При «кипении» электролита выделяется водород  и кислород, смесь которых образует гремучую смесь. При попадании искры, возможен взрыв, способный разорвать аккумуляторную батарею с вытекающими последствиями. Соблюдайте технику безопасности, берегите себя

Несколько рекомендации:

При первом способе зарядки от блока питания ноутбука:

1) Если вы ничего не понимаете в электричестве, и нет опыта по сборке простейших цепей, то натоятельно рекомендую, пойти и купить нормальное зарядное устройство, а лучше отвезти ваш аккумулятор в сервисную мастерскую, или купить новый аккумулятор

2) Чтобы не сломать блок питания,  подбор балластной лампочки лучше начинать с маленьких номиналов: лампочка от повторителя  — лампочка от повротника, если в обоих случаях при подключении цепи, лампочки загораются, то лучше только потом переходить к подключению более мощной лампочки.

3) Если происходит заряд, то балластная лампочка в любом случае должна светиться, хоть каким либо накалом.







Если статья оказалось полезной,  появились вопросы или не согласны с данной статьей — пожалуйстаоставьте комментарий. Спасибо.

Чтобы посмотреть ответы на часто задаваемые вопросы, перейдите по ссылке:
